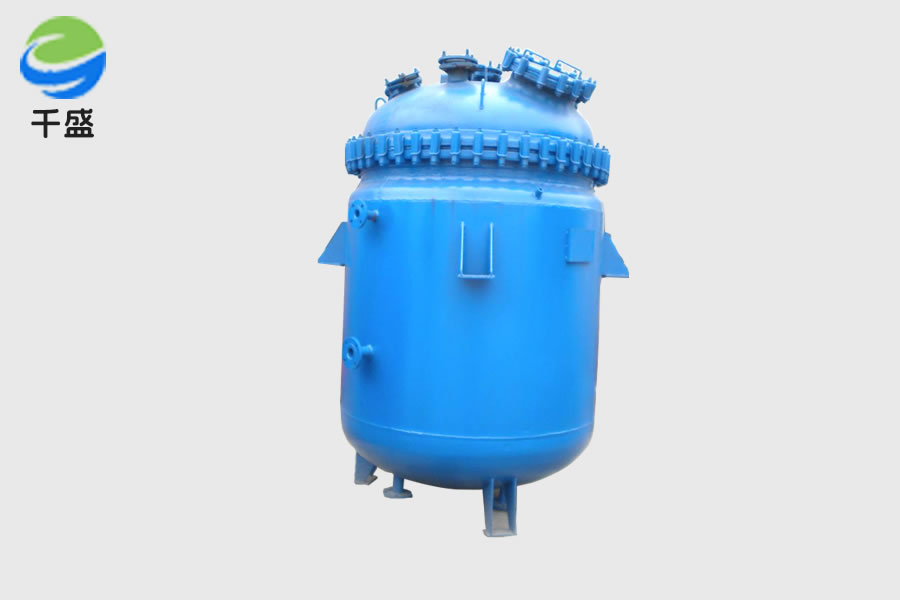

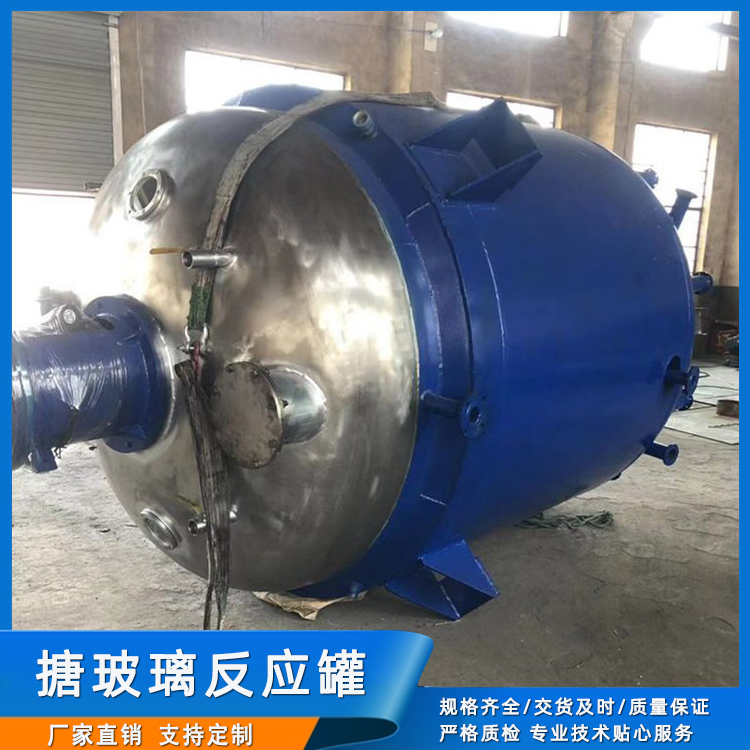

搪瓷反應罐概要

搪瓷反應罐是一種常見的化學實驗設備，可根據不同的反應容量和工藝要求，采用不同形式的搪瓷反應罐。其結構由內外兩部分組成，內部為鋁合金或不銹鋼壓鑄結構，外部覆蓋有搪瓷層。搪瓷反應罐具有三個主要功能：保護和隔熱反應體，防止反應物相互發生化學反應，起到防腐蝕作用，延長使用壽命。

搪瓷反應罐具有良好的機械性能，如抗壓性、耐磨性和耐熱度，可以承受一定的壓力和溫度，保證反應體得到適當?shù)臒崃亢蜌鈮?，以滿足良好的反應條件。此外，搪瓷反應罐具有較好的熱穩定性，采用合理的隔熱結構和襯里，減少溫度變化，提高反應過程的精度和可靠性。同時，搪瓷反應罐采用低堿度耐火陶瓷，具有良好的耐腐蝕性和抗熱性，保證安全可靠。

搪瓷反應罐是一種實驗設備，用于化學實驗。由于采用搪瓷材料制成，因此得名。搪瓷反應罐具有耐腐蝕、耐高溫、耐化學腐蝕、均勻加熱、易清潔等多種優點，在實驗中得到廣泛應用。有多種不同的形式，從小型實驗室釜到大型工業釜等。容積一般為100-3000升，也可根據實驗要求定制不同容量的反應釜。

搪瓷反應罐表面光滑、耐腐蝕、容易清潔，無腐蝕性和劇毒性，便于添加劑的施加，適用于多種容量和材料的實驗操作，是實驗室必備儀器。此外，搪瓷反應罐具有抗熱穩定性強、減少氣體排放、不易腐蝕、易清洗等優點，可以保證實驗質量，是實驗室重要的安全設備。搪瓷反應罐作為一種重要實驗室設備，具有高強度、耐腐蝕、不易生銹、不粘附顆粒等特點，可安全用于復雜的化學實驗。

在使用搪瓷反應罐時，通常需要確定反應物的數量和目的，將其裝入釜中，加熱和加壓，然后在控制室內溫度、壓力和濕度的條件下進行反應，以達到理想的實驗效果。搪瓷反應罐具有良好的安全性、耐腐蝕性和加熱均勻性，可安全用于復雜的實驗操作，是實驗室中重要的安全保障設備之一。

搪瓷反應罐很壓泄放裝置探討

搪瓷反應罐是常用的進行物料化學反應的容器設備， 通過在金屬基體上高溫復合一層光滑、致密的特殊性能的玻 璃材料，增加設備的抗腐蝕性能。

目前多數搪瓷反應罐采用內筒體加外夾套形式，其內 筒工作壓力分為負壓、常壓和承壓，夾套因加熱或冷卻介質 不同其工作壓力也不盡相同。由于大多數搪瓷反應罐夾套 內需通入蒸汽或有機熱載體來加快反應速度，因此即使內筒 不承壓，這類設備也屬于壓力容器。由于參與反應的原料以 及催化劑多為易燃、易爆的物質，反應過程中稍有不慎就會 引發火災和爆炸，事故發生率高。反應釜爆炸所產生的強大 沖擊波和有毒、易燃、易爆物料泄漏而引起的火災易導致建 筑物倒塌、人員大量傷亡，有的甚至引起連鎖爆炸，將整個 車間、廠區夷為平地。故加強對反應釜很壓泄放裝置的安全 管理，預防此類事故的發生十分重要。

1 規范標準對反應釜很壓泄放裝置的要求

TSG21-2016《固定式壓力容器安全技術監察規程》第 9.1.2 很壓泄放裝置的裝設要求：本規程適用范圍內的壓力 容器，應當根據設計要求裝設很壓泄放裝置(安全閥或者爆 破片裝置)，壓力源來自壓力容器外部，并且得到可靠控制 時，很壓泄放裝置可以不直接安裝在壓力容器上。

GB150-2011《壓力容器》第 1 部分通用要求的附錄 B 很壓泄放裝置規定：容器在操作過程中可能很壓時，應按本 附錄的要求配備很壓泄放裝置；本附錄使用于容器上的泄放 裝置，包括安全閥、爆破片安全裝置、安全閥與爆破片安全 裝置的組合裝置。

從以上規范和標準可以看出，搪瓷反應罐在設計時應 該設置很壓泄放裝置。

2 搪瓷反應罐很壓泄放裝置的設計現狀

化工企業在采購搪瓷反應罐時，一般根據壓力、溫度、 容積等參數，向搪玻璃設備制造單位購置定型產品。以下是 一臺搪瓷反應罐出廠技術參數：

由于搪玻璃設備制造單位不是根據需求單位提供的容 器技術參數進行搪瓷反應罐的設計制造，故提供的設備屬 于通用設備。所以大多數搪瓷反應罐出廠的質量證明文件 和圖紙上，都未設置很壓泄放裝置。用戶在設備投用前還需 根據設備使用的具體情況配置有關安全附件和儀表，但多數 用戶沒有全面掌握壓力容器安全管理知識，認為內筒不承壓 的搪瓷反應罐出廠未配置很壓泄放裝置，所以反應釜運行時不需要很壓泄放裝置。在用的搪瓷反應罐到達全面檢驗

周期時，有的檢驗人員在檢驗前審查資料發現圖紙上無很壓 泄放裝置，也就認為該設備不需要很壓泄放裝置。上述情況 造成搪瓷反應罐在運行過程中埋下嚴重事故隱患。 許多化學反應在正常情況下常壓或者負壓進行反應，但 物料的添加量及添加速度、反應溫度、攪拌速度等參數的變 化都會影響反應的速度和壓力，異常情況時化學反應有可能不可控，從而造成反應釜很壓，這時如有 很壓泄放裝置及時泄壓，就可避免事故發生。

3 很壓泄放裝置的設置要求

很壓泄放裝置不能由使用單位隨意進行選型和設置。根 據《安全生產法》、《危險化學品安全管理條例》等有關規 定，危險化學品建設項目須進行安全設施的設計。設計單位 從開始的進料-反應-出料均能夠以較高的自動化程度完成 預先設定好的反應步驟，對反應過程中的溫度、壓力、力學 控制（攪拌、鼓風等）、反應物濃度等重要參數進行嚴格的 調控。設計時還應考慮在壓力失控情況下，合理科學地設計 很壓泄放裝置，以保證設備安全。

以氯氣與有機物的氯化反應為例，根據國家安全監管總 局安監總管三〔2009〕116 號“關于公布首批重點監管的危 險化工工藝目錄的通知”，氯化工藝列入了首批重點監管的 危險化工工藝目錄，重點監控工藝參數有：反應釜溫度和壓 力的報警和聯鎖；反應物料的比例控制和聯鎖；攪拌的穩定 控制；進料緩沖器；緊急進料切斷系統；緊急冷卻系統；安 全泄放系統；事故狀態下氯氣吸收中和系統；可燃和有毒氣 體檢測報警裝置等。安全設施包括：安全閥、高壓閥、緊急放空閥、液位計、單向閥及緊急切斷裝置等。

很壓泄放裝置是搪瓷反應罐重要的安全設施，對于新 建項目，安全設施設計單位應按國家有關法規、部門規章、 規范標準為反應容器設計必備的很壓泄放裝置；安裝單位應 按圖施工，保證很壓泄放裝置的安裝質量符合規定；使用單 位在設備運行過程中要加強很壓泄放裝置的維護保養，保證 其靈敏可靠；特種設備設備檢驗機構在檢驗搪瓷反應罐 時，應按檢驗規程對很壓泄放裝置進行全面檢驗，很壓泄放 裝置不合格設備不得投入使用。

搪瓷反應罐的事故成因

1制造質量

以前，一家小化工廠的反應釜發生了爆炸事故，導致整個容器沿著焊縫被撕裂成三塊。經過調查，發現該反應釜的制造質量很差，所有類別為A、B的對接焊縫都存在嚴重的未焊透問題。在我們進行在用壓力容器檢驗時，發現一些反應釜在投入使用之前就存在先天性缺陷，比如錯邊量、棱角過大、咬邊很標、焊縫凹陷、封頭皺折等。究其原因，少數制造廠在搪瓷反應罐的加工制作過程中，沒有嚴格按照《壓力容器制造質量保證手冊》（以下簡稱《手冊》）的規定要求進行操作，甚至有些單位讓無證焊工焊接壓力容器的承壓部件。此外，部分檢驗人員沒有盡職盡責，只是形式化地進行檢驗，對一些很標缺陷沒有按照《手冊》規定進行返修或采取其他處理方式。這些新出廠的壓力容器存在著固有的問題，為今后的運行埋下了安全隱患。

2安裝、修理

一些使用單位對壓力容器的特性根本不了解，不按照規定要求進行修理和改造，甚至擅自改變反應釜的結構形式，例如在承壓部位開孔。在某化工廠，筆者在檢驗一臺反應釜時發現，該反應釜的支腳在安裝時被工人使用火焰切割方式切割，導致在承壓部件的夾套頭上留下了5mm深的火焰灼傷溝痕，這個深度已經很過了母材原始壁厚的一半。還有一些單位將反應釜埋地安裝，導致無法進行定期檢驗，而且由于長期埋地，反應釜的外夾套也受到了嚴重的腐蝕。

3生產工藝

在生產過程中，很多反應釜在常壓或負壓下進行反應。雖然在正常工作時，反應釜內部并不存在壓力，但由于操作失誤或設備損壞，仍然有可能發生爆炸事故。經過對各類反應釜爆炸事故原因的分析，我們可以總結出以下幾個情況：

（1）. 對于進行放熱反應的反應釜，夾套內部循環冷卻水用于散熱。如果由于某種原因?qū)е吕鋮s水循環系統堵塞，無法及時吸收鍋內反應產生的熱量，鍋內溫度會上升，進而加快反應速度釋放更多熱量。鍋內反應速度加快，短時間內鍋內壓力會迅速上升幾倍甚至幾十倍。即使反應釜內部設有泄壓出口或安全泄壓裝置，由于其泄壓面積遠遠不足以滿足要求，無法保證及時安全泄壓，較終可能導致容器爆炸。

（2）. 在某些化工產品的生產過程中，需要通過控制投料的比例、速度和時機來保持化學反應處于受控狀態。如果由于投料閥門損壞、操作人員失誤或攪拌器突然停止運行等原因?qū)е律鲜鰲l件破壞，反應速度（或局部反應速度）可能加快，壓力急劇增大。

（3）. 對于一些需要在真空條件下進行生產的化工產品，反應過程必須避免與空氣中的氧氣或其他氣體接觸。如果由于密封損壞或其他原因?qū)е驴諝膺M入反應釜，正常反應條件將被破壞，可能引發事故。

需要注意的是，以上情況只是一些可能導致反應釜爆炸的因素，具體分析應根據不同的工藝條件和實際情況進行。在使用反應釜時，必須嚴格按照操作規程和安全操作要求進行操作，保證反應釜的安全性能。

4、使用環境

搪瓷反應罐主要用于化工原料的反應過程，這些原料通常具有易燃、易爆、有毒和腐蝕的特性。如果在使用過程中不采取相應的防范措施，反應釜很容易受到介質的侵蝕和破壞。特別是在進料口下方、底部出料口及下接環周圍以及夾套內壁的底部，這些部位容易受到腐蝕破壞。

在進行檢驗時，我們曾經發現一臺使用了僅2年的反應釜，其外壁已經嚴重腐蝕而不得不判定為廢棄狀態。在進料口下方形成了嚴重的腐蝕帶，較小壁厚僅為原始壁厚的1/3左右。

因此，在使用搪瓷反應罐時，必須采取相應的防腐措施，定期檢查和維護反應釜的外壁和關鍵部位，以確保其安全可靠的運行。

5檢驗環節

大多數使用搪瓷反應罐的單位在外壁上都有保溫層，這給檢驗工作的質量帶來了一定的困難。由于拆除保溫層會給受檢單位帶來一定的損失，根據《檢規》的規定，是否拆除保溫層應根據使用工況和外部環境條件而定，并規定了幾種情況下可以不拆除保溫層。事實上，許多搪瓷反應罐的檢驗案例都是在沒有完全拆除保溫層的情況下進行的。盡管這種處理方法基本上可行，但仍存在著被漏檢的危險性缺陷。

對于一些使用一段時間后，在搪瓷反應罐內鍋的鍋壁上有許多殘留物的情況，很難完全清除，而清除過程中也容易損壞搪層。另外，反應釜內鍋的外壁被夾套封閉，長期受到夾套內殘留水的侵蝕，目前還沒有有效的方法來檢測其腐蝕狀況。這些情況的存在無法保證對搪瓷反應罐的檢驗質量。

6安全管理

在小型化工企業的安全生產方面存在著普遍的問題。許多企業對安全生產的重視程度不夠，沒有真正將安全放在應有的高度上。有些單位甚至沒有完善的安全操作規章制度。還有一些單位雖然制定了一些安全管理制度，但沒有真正貫徹執行，只是形式上的存在。

一些單位使用沒有證書的壓力容器進行運行，甚至使用被淘汰或報廢的反應釜設備。許多操作人員的素質較低，壓力容器操作工沒有資質上崗，對壓力容器的知識了解有限。他們只是機械地按照規定的操作程序進行簡單的操作，一旦遇到異常情況，就不知道如何處理，導致本來可以及時控制的事故不可避免地發生。

例如，2001年11月15日，一家個體化工廠的一臺反應釜發生了爆炸事故。調查后發現，該反應釜實際上沒有證書運行了一年多的時間，相關管理部門對該廠的壓力容器一無所知，這可以說是壓力容器安全監管方面的漏洞。

為了避免事故的發生，我們應該在各個環節上加強對壓力容器的安全管理，努力消除事故的隱患。只有這樣，才能保證安全生產，防止事故的發生。
