產品詳情介紹

我公司是位于山東淄博的冷凝器廠家，可以定制各種規格和型號的冷凝器產品，材質可以選擇，歡迎來電咨詢！

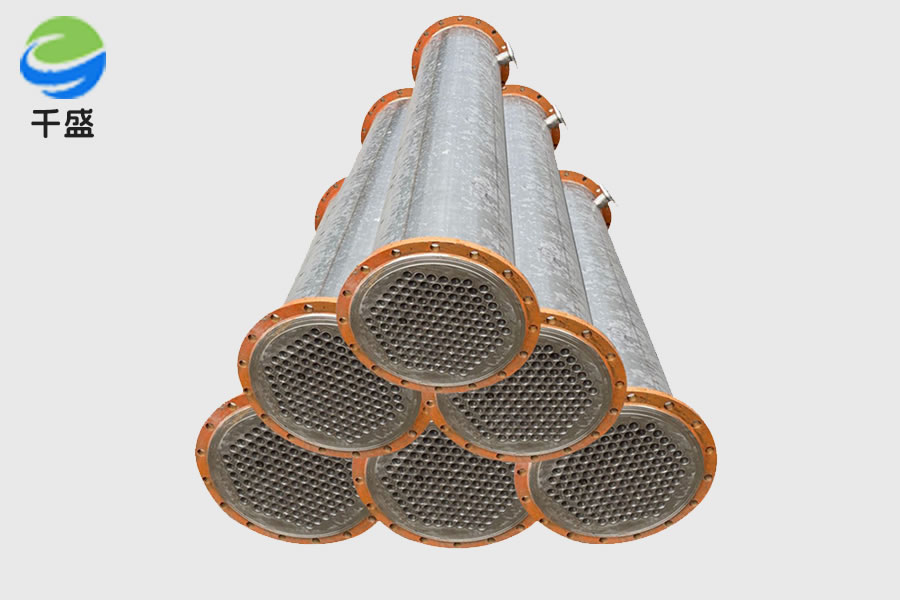

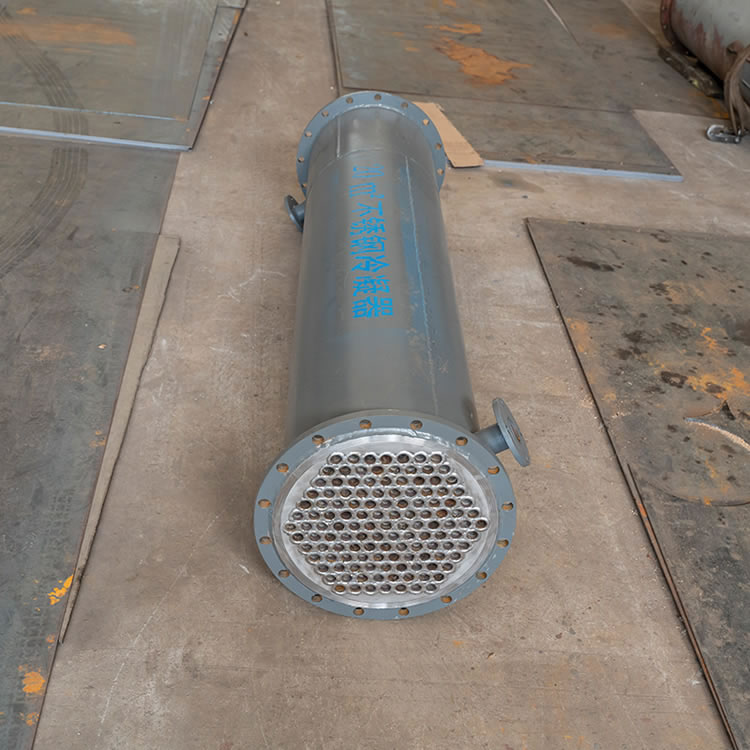

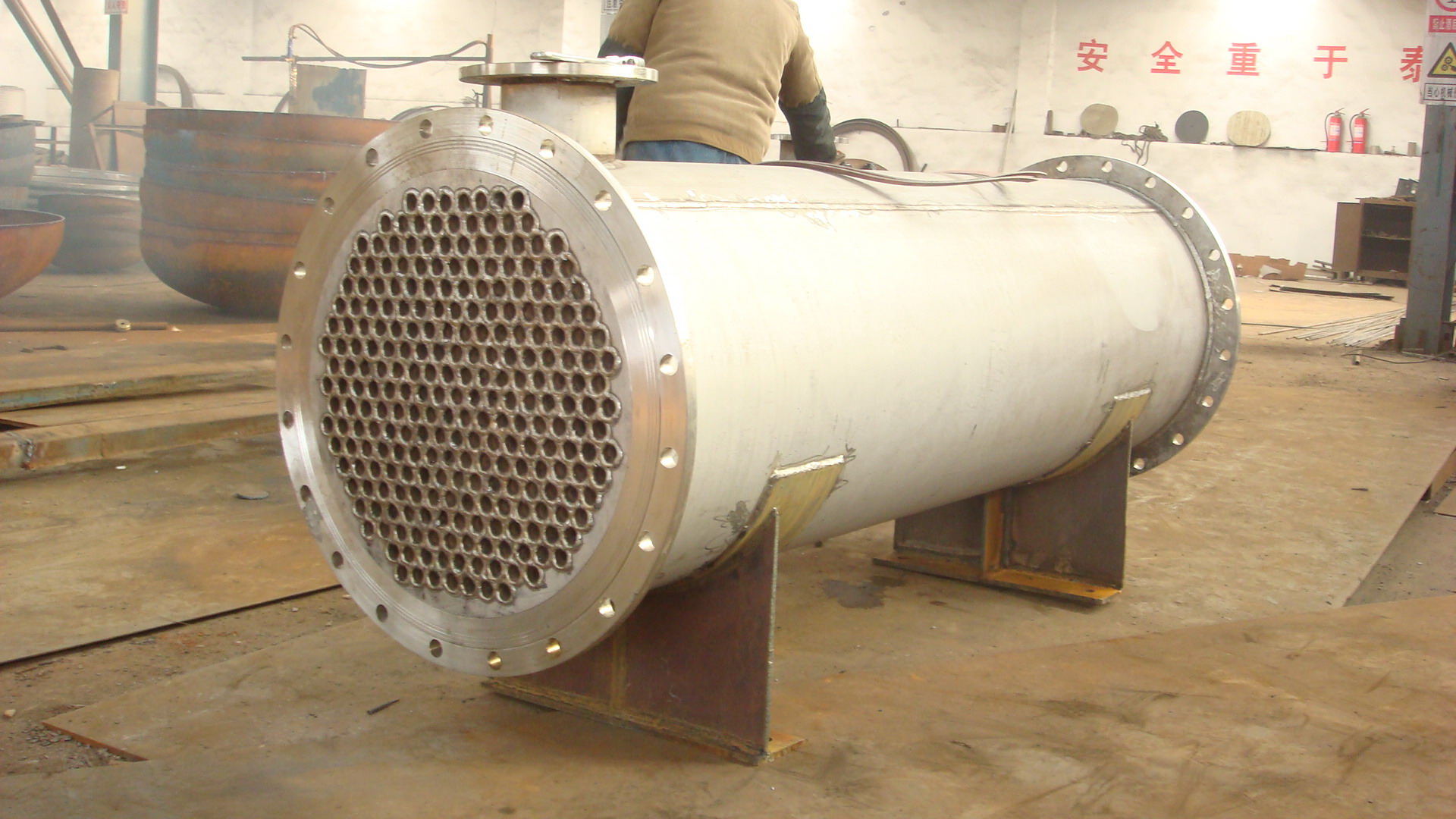

一、不銹鋼冷凝器簡介

不銹鋼冷凝器是一種用途廣泛、結構簡單、操作方便的換熱設備，主要用于化工、制藥、食品等行業中的蒸餾、冷凝等工藝過程。與傳統的玻璃冷凝器和銅制冷凝器相比，不銹鋼冷凝器具有耐腐蝕、抗壓能力強、使用壽命長等優點，因此受到越來越多企業的青睞。

二、不銹鋼冷凝器規格型號

1.不銹鋼材質：目前市場上主要有304不銹鋼和316不銹鋼兩種材質可供選擇。316不銹鋼具有更強的防腐性能，但價格相對較高。

2.尺寸：不銹鋼冷凝器的尺寸一般根據直徑和管程長度確定。直徑通常有600mm、800mm、1000mm等不同規格可選，而管程長度一般有1m、1.5m、2m等多個長度可供選擇，用戶可以根據實際需求進行選擇。

3.結構：不銹鋼冷凝器的結構主要分為平板式、管式和螺旋板式三種。其中，管式不銹鋼冷凝器具有結構簡單、制作工藝成熟等特點，因此在應用中較為廣泛。用戶可以根據具體的使用場景和要求選擇適合的結構類型。

三、注意事項

1.在選購不銹鋼冷凝器時，用戶應首先明確自身的需求，并根據實際需要選擇合適的材質、尺寸和結構。這樣可以確保冷凝器能夠滿足用戶的使用要求，并具有良好的耐腐蝕性能和換熱效果。

2.在使用不銹鋼冷凝器的過程中，用戶應定期進行維護保養，及時清洗冷凝器內部的雜質，以保證其換熱效果。定期檢查冷凝器的密封性能和管道連接情況，如有問題及時修復或更換，以防止泄漏和損壞。

3.購買不銹鋼冷凝器時，用戶應選擇信譽良好、售后服務好、性價比高的廠家和產品。這樣可以確保冷凝器的質量可靠，售后服務及時響應，避免出現質量問題和使用上的困擾。在選擇產品時，還應充分考慮不銹鋼冷凝器的性能參數、適用范圍和價格等因素，做出明智的購買決策。

不銹鋼冷凝器腐蝕原因及對策分析實例

1概況

硫磺回收聯合裝置是煉油廠環保裝置的核心之一，其主要功能是在確保尾氣排放中SO2達標的同時生產高品質的液態硫磺。由于腐蝕性介質貫穿整個聯合裝置，因此對設備管線進行有效的腐蝕防護是保證聯合裝置長周期運行的關鍵。隨著新環境保護法的實施，確保聯合裝置的安全環保運行顯得更加必要。

自2017年12月試運行以來，涉及到一級不銹鋼冷凝器個別管束腐蝕穿孔的現象。根據內窺鏡檢查結果顯示，由于管束結垢嚴重，不銹鋼冷凝器（編號為1203-E-102）的管束內壁并未出現明顯的腐蝕痕跡。而該冷凝器的殼程側為蒸汽發生器，主要介質為冷凝水+水蒸氣，殼程溫度大約在155°C左右，類似于鍋爐的運行條件。而管程介質則為工藝過程氣體。腐蝕穿孔現象主要發生在1203-E-102冷凝器管束靠近管程人口側的管束與管板脹接處，腐蝕減薄區域出現明顯的穿孔現象。

針對這一腐蝕現象，文中進行了系統的分析，討論了問題產生的原因，并提出了詳細的解決辦法。

2檢測分析

為了分析腐蝕的原因，對這三級換熱管進行了渦流檢測，并對一級不銹鋼冷凝器E102的412根管束進行了全面檢測。檢測結果顯示，只有一根管束出現了腐蝕現象，而且正是這根管束發生了腐蝕穿孔，其余管束的腐蝕現象較輕。經過大修的腐蝕調查報告顯示，該不銹鋼冷凝器的腐蝕現象較輕微，并與檢測結果相吻合。

2.1 材質分析

從管束上取得塊狀樣品，并根據CB/T 222-2006相關標準，使用光譜儀等設備對管束的材質進行化學分析。分析結果顯示，管束中Mn元素的含量略高于標準，但仍符合GB/T 222-2006鋼材的成品化學成分允許的偏差范圍，其他元素的成分都符合10鋼的標準要求。

2.2 管束的金相檢驗

在管束上切取金相樣品，經過預磨、拋光和腐刻處理后，使用顯微鏡觀察并分析。觀察結果顯示，管束的外部和內部管壁上都有一些小的腐蝕坑，蝕坑內存在腐蝕產物。管束的壁厚為3.17mm，并未出現明顯的減薄現象。金相組織分析顯示，管束的金相組織主要為鐵素體，并含有少量的珠光體。

2.3 掃描電鏡和能譜分析

選擇腐蝕坑的基體處、邊緣部位和腐蝕坑底部等不同位置進行掃描電鏡和能譜分析，具體位置和譜圖見圖4。觀察結果顯示腐蝕坑的形成并向管壁擴展，腐蝕坑內存在腐蝕產物。能譜分析顯示，腐蝕產物主要由氧和鐵元素構成。在靠近管壁基體區域的腐蝕產物中，除了氧和鐵元素外，還含有少量的硫等具有腐蝕性的元素。

能譜分析結果顯示，腐蝕坑內存在腐蝕產物，并且這些腐蝕產物在腐蝕坑中積聚并部分剝落。能譜分析表明，腐蝕坑中的腐蝕產物主要由氧和鐵元素構成。在緊靠管壁基體區域的腐蝕產物中，除了氧和鐵元素外，還含有少量的硫等腐蝕性元素。這可能是腐蝕產物在此處積聚引起的。對腐蝕坑區域進行了能譜分析，結果顯示除了基體元素分布外，還發現了一定量的硫元素，其原子百分比為1.9%。

根據腐蝕產物的XRD結果譜圖分析，樣品的主要成分包括FeS。由于管束內主要介質為工藝過程氣體，其中含有水分和H2S，因此FeS的生成機理為：H2S + Fe -> FeS + 2H+。

2.4 工藝過程分析

燃燒反應后的高溫過程氣體進入制硫燃燒爐余熱鍋爐(E-101/E-201)，在該余熱鍋爐中，利用發生蒸汽(4.6MPa)的方式來回收反應的余熱并降低過程氣體的溫度。經過降溫后，過程氣體的溫度降至339°C左右，然后進入一級硫不銹鋼冷凝器(E-102/E-202)。在一級硫不銹鋼冷凝器中，采用發生低壓蒸汽(0.5MPa)的方式來回收反應的余熱并進一步降低過程氣體的溫度。這樣的降溫操作主要是為了分離出反應生成的單質硫。因此，在管程中的介質主要包括未反應完的H2S、SO2和H2O等。

3 綜合分析

根據之前對不銹鋼冷凝器(1203-E-102/104/105)腐蝕情況進行的檢查，確認在硫磺裝置的三級不銹鋼冷凝器中，只有一級不銹鋼冷凝器(1203-E-102)的個別管束發生了穿孔泄漏。而且，穿孔位置靠近管程入口側的管束與管板脹接處，穿孔處的管壁腐蝕減薄明顯。此外，腐蝕穿孔是從管束的內部向外壁發生的，屬于典型的局部腐蝕破壞現象。
