不銹鋼儲罐是一種用于存儲液體或氣體的設備,由不銹鋼材料制成。不銹鋼是一種耐腐蝕、耐高溫、耐壓力的材料,具有良好的密封性能和結構強度,因此廣泛用于各種工業領域。
不銹鋼儲罐可用于存儲液體,如水、食品、化學品、藥品、石油和石油產品等。它們也可用于存儲氣體,如壓縮空氣、天然氣、液化石油氣等。不銹鋼儲罐具有耐腐蝕性能,可以防止液體或氣體對儲存容器的侵蝕,確保儲存物質的質量和安全。
不銹鋼儲罐的設計和制造通常符合國際和行業標準,以確保其安全可靠。它們通常具有結構強度、密封性、防爆性能、耐壓力和耐腐蝕性能等特點,可根據用戶需求進行定制和安裝。

不銹鋼儲罐的類型有很多種,以下是一些常見的類型:
1. 豎式不銹鋼儲罐:儲罐的高度較高,適用于存儲較大容量的液體。
2. 橫式不銹鋼儲罐:儲罐的寬度較大,適用于存儲較寬的液體。
3. 圓形不銹鋼儲罐:儲罐呈圓形,可提供更好的結構強度和液體流動性。
4. 方形不銹鋼儲罐:儲罐呈方形,可提供更大的表面積用于換熱或冷卻。
5. 封閉式不銹鋼儲罐:儲罐具有密封性能,適用于存儲易揮發或有害物質。
6. 開放式不銹鋼儲罐:儲罐開放,適用于存儲一些不需要密封的液體。
請注意,不同類型的不銹鋼儲罐適用于不同的應用場景和需求,選擇適合的類型很重要。
不銹鋼儲罐的泄漏可能由多種原因引起。以下是一些常見的原因分析:
1. 腐蝕和磨損:不銹鋼儲罐在長期使用過程中,可能會受到腐蝕和磨損的影響。酸性物質、鹽水、化學物質等都可能導致不銹鋼表面的腐蝕,從而引起儲罐的泄漏。此外,長期使用也會引起金屬表面的磨損,加速泄漏的風險。
2. 設計和制造缺陷:不銹鋼儲罐的設計和制造過程中可能存在缺陷,如焊接接頭問題、材料選擇不當、制造工藝不合理等。這些缺陷可能導致儲罐的強度和密封性能不足,從而引起泄漏。
3. 操作錯誤:操作不當也是不銹鋼儲罐泄漏的一種常見原因。操作人員在裝卸、清潔、維護等過程中,如果不按照操作規程進行操作,可能會導致儲罐的損壞和泄漏。
4. 外力破壞:不銹鋼儲罐可能會受到外力的破壞,如車輛碰撞、自然災害等。外力破壞會導致儲罐的結構受損,從而引起泄漏事故。
5. 溫度變化:溫度變化也可能導致不銹鋼儲罐的泄漏。儲罐在溫度變化時,金屬會發生熱脹冷縮,如果沒有合適的設計和控制,可能導致儲罐的變形和泄漏。
為了預防和避免不銹鋼儲罐的泄漏,應采取以下措施:
- 定期檢查和維護:定期檢查儲罐的腐蝕狀況、焊接接頭的完整性等,及時進行維護和修復。
- 合理的設計和制造:確保儲罐設計合理、材料選擇適當、制造工藝合規。
- 嚴格的操作規程:制定和執行嚴格的操作規程,確保操作人員按照規程進行操作。
- 安全培訓與意識提高:對操作人員進行安全培訓,提高其安全意識和操作技能。
- 環境監測和預警系統:安裝環境監測和預警系統,及時發現并處理潛在的泄漏風險。
通過以上措施的綜合應用,可以有效降低不銹鋼儲罐的泄漏風險,保障設施和環境的安全。
大型不銹鋼儲罐設計涉及多個方面的標準和規范,包括國家標準、行業標準以及國際標準。本文將就大型不銹鋼儲罐設計的一些常見標準進行探討。
1. 國家標準
中國國家標準中,GB 150《鋼制壓力容器》是大型不銹鋼儲罐設計的基本標準。該標準規定了不銹鋼儲罐的基本要求、設計原則、結構設計、材料選擇、制造工藝、檢驗檢測等內容,確保不銹鋼儲罐的安全可靠。
2. 行業標準
不同行業對大型不銹鋼儲罐的設計也有自己的行業標準,如石油化工行業的SY/T 10002《大型焊接不銹鋼儲罐設計規范》、食品行業的GB 9684《食品用不銹鋼設備衛生標準》等。這些行業標準對不銹鋼儲罐的設計、材料選擇、衛生要求等方面進行了詳細規定,以滿足不同行業的特殊需求。
3. 國際標準
國際上也有一些常用的標準適用于大型不銹鋼儲罐的設計,如美國的API 650《焊接鋼制油罐設計與施工規范》、歐洲的EN 14015《儲罐和槽設計與制造規范》等。這些標準在設計原則、結構設計、施工規范等方面提供了全面的指導,具有較高的國際認可度。
在大型不銹鋼儲罐的設計中,除了以上的標準,還需要根據具體項目的要求和特殊情況,參考相關的行業規范、技術規范和客戶要求進行設計。此外,還需要考慮不銹鋼材料的選擇、防腐措施、密封性能、安全閥的設置等方面的設計要求。
在實際設計中,設計人員應具備相關的專業知識和經驗,熟悉相關標準和規范,確保大型不銹鋼儲罐的設計滿足安全、可靠、經濟、環保的要求。此外,還需要與相關部門和專家進行充分的溝通和協作,確保設計方案的合理性和可行性。
總之,大型不銹鋼儲罐設計需要參考國家標準、行業標準和國際標準,并根據具體項目的要求進行綜合考慮和設計。設計人員應具備相關專業知識和經驗,確保設計方案的可行性和優越性。通過合理的設計和嚴格的執行,可以確保大型不銹鋼儲罐的安全運行和長期使用。
酸霧環境是一種常見的工業環境,它對金屬材料的腐蝕性非常高。不銹鋼儲罐作為一種常用的存儲設備,在酸霧環境中也會受到腐蝕的影響。本文將介紹不銹鋼儲罐在酸霧環境中的腐蝕機理,以及常見的防護方法,為讀者提供全面的了解。
一、不銹鋼儲罐在酸霧環境中的腐蝕機理
酸霧環境中的腐蝕主要是通過酸性氣體與金屬表面接觸而導致的。酸性氣體中的酸性物質會與金屬表面發生化學反應,從而破壞金屬的表面結構。對于不銹鋼儲罐而言,主要的腐蝕機理有以下幾種:
1.1 酸性物質的直接腐蝕
酸性物質直接與不銹鋼儲罐的金屬表面接觸,發生化學反應,從而引起腐蝕。具體的化學反應過程取決于酸性物質的種類和濃度,以及不銹鋼材料的成分和結構。
1.2 酸霧的腐蝕
酸霧是指酸性氣體與空氣中的水蒸氣混合形成的氣溶膠。酸霧中的細小顆粒會附著在不銹鋼儲罐的表面,并吸收水分形成酸性液滴。這些液滴會在金屬表面形成微小的腐蝕點,逐漸擴展并破壞金屬的結構。
1.3 腐蝕電池效應
當不銹鋼儲罐表面存在局部缺陷或微小的電位差時,酸性物質會在這些位置產生腐蝕電流。這種電流會導致金屬表面的陽很腐蝕,從而形成腐蝕電池效應。
二、不銹鋼儲罐在酸霧環境中的防護方法
為了保護不銹鋼儲罐在酸霧環境中的使用壽命和安全性,必須采取相應的防護措施。以下是一些常見的防護方法:
2.1 選擇合適的不銹鋼材料
不銹鋼材料有許多種類,每種材料的耐腐蝕性能不同。在選擇不銹鋼儲罐時,應根據實際情況選擇合適的不銹鋼材料。一般來說,含鉬的不銹鋼材料具有較好的耐腐蝕性能,能夠在酸霧環境中更好地抵抗腐蝕。
2.2 表面處理
對于不銹鋼儲罐的表面,可以采用防腐涂層或噴涂防腐劑的方式進行處理。這些涂層或防腐劑能夠形成一層保護膜,阻隔酸性物質與不銹鋼表面的直接接觸,從而減少腐蝕的發生。常見的表面處理方法包括噴涂防腐漆、電鍍等。
2.3 設計合理的排氣系統
在不銹鋼儲罐的設計中,應考慮合理的排氣系統。通過設計合適的通風系統,能夠及時排除酸霧環境中的有害氣體,減少對不銹鋼儲罐的腐蝕影響。
2.4 定期維護和清潔
定期的維護和清潔對于保護不銹鋼儲罐的耐腐蝕性能非常重要。定期檢查儲罐表面是否有腐蝕跡象,及時清除酸性物質的沉積和酸霧的殘留,防止腐蝕的進一步發展。
2.5 控制酸霧環境
除了采取防護措施外,控制酸霧環境的生成也是一種重要的方法??梢酝ㄟ^改善生產工藝、控制酸性物質的排放等方式,減少酸霧環境的形成,從而降低不銹鋼儲罐的腐蝕風險。
結論:
不銹鋼儲罐在酸霧環境中會受到腐蝕的影響,但通過選擇合適的不銹鋼材料、表面處理、設計合理的排氣系統、定期維護和清潔以及控制酸霧環境等防護方法,可以有效地減少腐蝕的發生,延長不銹鋼儲罐的使用壽命。在實際應用中,應根據具體情況選擇適合的防護措施,并進行定期的檢查和維護,以確保不銹鋼儲罐的安全運行。

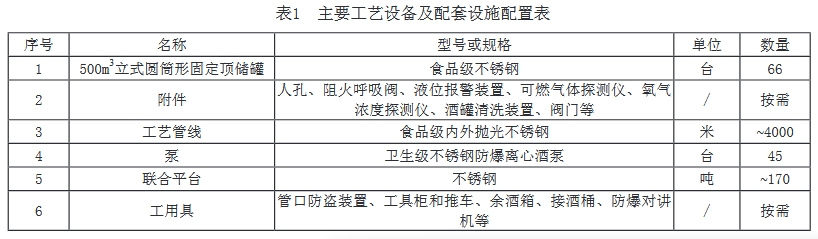

某白酒企業的新建食用酒罐區項目設計食用白酒罐容約3萬噸,由4組罐群共66臺公稱容積為500m3的金屬立式拱頂儲罐及其配套設施組成,包含儲罐及其附件、聯合平臺、輸送泵、工藝管線、閥門以及各類管道附件、工用具等。項目主 要配置見表1。

由于該項目涉及儲罐數量眾多且耗材巨大,因此計算項目總投資的關鍵工作在于儲罐制作費用與安裝費用。在國內標準中,對于非標大型拱頂儲罐的設計、制造及驗收要求,主要遵循GB50341-2014《立式圓筒形鋼制焊接油罐設計規范》、NB/T47003.1-2009《鋼制焊接常壓容器》和GB50128-2014《立式圓筒形鋼制焊接儲罐施工及驗收規范》等相關規定。

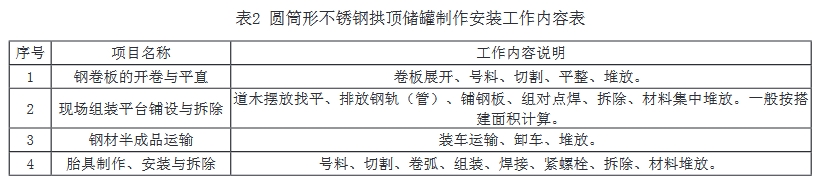

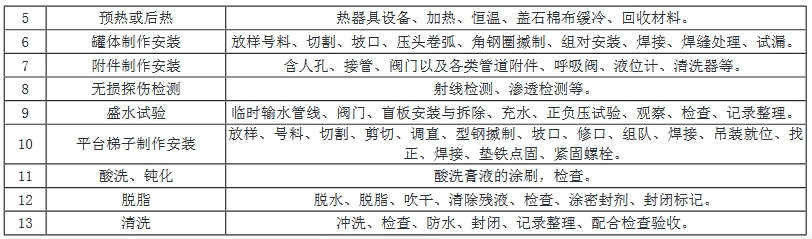

在考慮金屬儲罐制作安裝費用時,首先需要明確大型不銹鋼儲罐的制作安裝所包含的工作內容及工序。計算過程應能確切反映各施工過程的產品形態特征。對于一般固定頂立式圓筒形不銹鋼金屬儲罐的制作安裝過程,其施工常規內容整理如下表所示。


以上信息僅供參考,如需了解更多信息,請查閱相關書籍或咨詢專業人士。
大型不銹鋼儲罐屬于非標準設備,即通常所說的非標設備。與標準設備不同,非標設備是指國家尚未定型、制造廠無法批量生產,且使用單位無法直接通過市場采購得到的設備。非標設備的購置是由使用單位提供圖紙,委托制造廠或施工企業加工制造。這類設備國家沒有信息價格,供需雙方一般根據有關定額標準、企業標準等具體情況協商確定價格。
非標設備的價格確定分為三種情況:
種是由采購企業的與供應商直接訂制,可以按圖紙要求整體制作完成,運到施工現場直接進行安裝的設備,如小型容器、換熱器、反應器等,其價格由雙方協商確定;
第二種是由于運輸原因,制造廠只能分片或分段交貨的設備,如直徑較大的塔、球罐等設備,這些設備構造較復雜,制造精度要求高,技術含量大。分片或分段運到現場后,一般由施工企業繼續制造完成。此類設備價格由兩部分組成,一部分為制造廠制作價格加上運雜費,另一部分為現場組對施工、檢驗、試壓等發生的費用,總費用是由工程造價人員根據有關定額和標準計算;
第三種是設備制造工藝相對簡單、體積又龐大的設備如各種大型儲罐、氣柜等,這類設備制造均由施工企業在項目現場制作加工完成,其價格由工程造價人員根據有關資料、定額和標準計算。
由于設備形體尺寸、設備重量影響的設備到貨狀態和定額所包括的工作內容,所以“整體制作”、“分段制作”與“分片制作”三種交貨方式對應的制造成本各有不同。該項目不銹鋼儲罐由于體型結構的原因,可以按照第三種情況對應的“分片制作”形式進行費用計算。
3.1 鋼卷板的開卷與平直
設備制造所用的板材一般分為開平板和原平板,這兩種板材在多個行業中被廣泛應用。雖然開平板和原平板的材質完全相同,但由于開平板是由鋼帶經過開卷、校平、剪切等加工而成,其內應力水平較高,尺寸穩定性較差。隨開平操作時的工藝參數不同,其內應力分布情況也不同,這會導致在垂直長度的不同方向上,承載能力也不同。而且這個承載能力很難用一般的強度指標衡量,其綜合機械性能不如原平板好。因此,在焊接時,開平板會有更大的焊接變形,很難調整。所以,一般在設備尺寸較小、制造精度要求不高、使用鋼板較薄的設備才會使用鋼卷板。重要場合幾乎都使用原平板,大型不銹鋼儲罐的制作安裝也會選擇原平板材。因此,該項目不存在鋼卷板的開卷與平直費用。
另外,需要注意的是,卷板通常按實際重量計算,而平板按理論重量計算。因此,卷板通常比名義厚度略厚,而平板要薄。所以,同等材料每噸卷板比平板貴。在預算或采購時應注意這一點。
3.2 現場組裝平臺
現場組裝平臺一般按搭建面積計算費用,并 按按攤銷量進入項目,結合相關定額規定及現場 實際考察,主材周轉次數一般按15次使用較為合 適。
3.3 鋼材半成品運輸
大型不銹鋼儲罐為了擁有較好的承載結構,筒體一般為圓筒形。這就需要卷板機按照所需的圓周半徑將平直的板材卷曲預制成圓弧狀,即卷弧,這種加工方法廣泛用于容器的工業制造。
在儲罐制造過程中,鋼材半成品運輸指的是預制廠至安裝位置之間的運輸。這種運輸費用需要考慮在整體的預算中。而場外長途運輸,由于涉及到更遠的距離和更多的不確定性,應該在板材的采購費用中進行額外的考慮。
總的來說,為了確保大型不銹鋼儲罐的穩定性和安全性,需要在設計和制造過程中充分考慮各種因素,包括材料的選用、加工方法、運輸方式等。
3.4 胎具制作、安裝與拆除
由于大型不銹鋼儲罐設備的圓筒形壁板和球形頂板具有特殊外形,結構尺寸較大,在部件存放、設備制造、安裝過程中都必須依靠各種胎具才能得以完成并保證施工質量。因此,在考慮儲罐的制作和安裝費用時,應至少考慮以下胎具的制作、安裝、拆除費用:
儲罐壁板卷弧胎具:用于將平直的板材卷曲成圓弧狀,以制造儲罐的圓筒形壁板。
頂板預制胎具:用于在預制階段支持和控制頂板的形狀和尺寸。
頂板組裝胎具:用于在組裝階段確保頂板的正確對位和固定。
型鋼制作胎具:用于支持和控制型鋼的形狀和尺寸,確保其符合設計要求。
這些胎具的制作、安裝和拆除費用應納入整體預算中,以確保儲罐的順利制造和安裝。
3.5 預熱或后熱
是否需要焊前預熱和焊后熱處理,以及預熱和后熱的具體溫度,這些焊接相關的工藝應根據鋼板的化學成分、板厚、容器的結構剛性、焊接形式、焊接方法和焊接材料以及環境溫度等因素綜合確定。焊前預熱及焊后熱處理的要求應在焊接工藝文件中規定,并應經過焊接工藝評定驗證。
預熱的作用在于減少焊縫金屬與母材之間的溫度差,提高焊接接頭初始溫度,從而減少收縮應力,降低焊縫冷卻速度,控制鋼材的組織轉變,避免在熱影響區中形成脆性馬氏體,減輕局部硬化。
后熱的作用在于利用材料在高溫下屈服很限的降低,使內應力高的地方產生塑性流動,彈性變形逐漸減少,塑性變形逐漸增加從而消除或減少焊接殘余應力。
綜上所述,熱處理是焊接時一項重要的工藝措施,通常用于材質成分較硬、焊接工件較厚或某些重要結構。具體是否需要進行熱處理以及相關費用,應按照設計文件和相關制造驗收標準的要求進行評估和決策。對于該儲罐,根據設計文件和驗收標準,不需要進行熱處理,因此不作相關費用考慮。
3.6 罐體制作安裝
不銹鋼儲罐的制作安裝在各種定額中已對其人工、材料、機械的消耗量進行了測算標值,內容大致相同。然而,在選擇主要材料時,我們需要考慮一些重要因素。儲罐的材料和制造費用通常占項目總成本的很大一部分,因此,材料的選擇對項目成本有著巨大的影響。特別是在食品工業中,對材料的要求比石油和天然氣生產等其他領域更為嚴格。食品工業不僅需要材料耐腐蝕,還要求材料具有衛生和無粘附的表面性能。由于不銹鋼的性能可以很好地滿足這些需求,因此它成為食品工業中廣泛使用的材料。
目前市場上較常用的食品級不銹鋼牌號是304和316,它們的碳含量低于0.08%。然而,當這些材料在450~850℃的溫度范圍內暴露一定時間時,會發生敏化現象,這可能在制造焊接過程中發生。焊接會導致沿焊縫的熱影響區敏化,如果敏化發生,會在晶界處形成碳化鉻,從而引起所謂的“貧鉻”。鉻元素是抑制晶間腐蝕的主要元素之一,因此貧鉻會降低耐腐蝕能力,可能導致金屬溶解等問題,對產品品質構成不確定性風險。因此,304和316較適合用于冷加工成型的儲罐設備,不適合用于制造高端食品大型儲罐。為避免這種情況,我們可以選擇可焊性優良的鋼種,如304L、316L和321。其中,321是一種美標含鈦型奧氏體不銹鋼,對應中國的舊牌號0Cr18Ni10Ti和新牌號06Cr18Ni11Ti。其性能與304非常相似,但由于加入了金屬鈦,有效地控制了碳化鉻的形成,使其具有更好的耐晶界腐蝕性和耐高溫性能。綜合考慮以往的使用經驗和成本指標,本項目確定罐體材質為321不銹鋼,并以此為基礎進行費用計算。
同時,在招標、預算、采購、驗收等環節中,我們必須明確設備材質為食品級不銹鋼。根據我國不銹鋼制品執行的食品安全國家標準GB 4806.9-2016《食品安全國家標準 食品接觸用金屬材料及制品》中的要求,除了滿足其應有的特性外,還特別限制了不銹鋼中鉻、鎳、鎘、砷等重金屬的遷移物指標,以保障人體健康。通過市場詢價,我們發現標識為食品級不銹鋼的原材料價格比非食品級材料高出2%~3%。對于投資占比大的材料來說,這筆費用是不可忽視的。因此,在選擇不銹鋼儲罐的材料時,我們必須充分考慮其對項目成本和產品品質的影響。
3.7 附件制作安裝
不銹鋼儲罐附件包含人孔、接管、閥門以及各類管 道附件、呼吸閥、液位計、清洗器等??梢詤⒖?儲罐附件和工業管道工程中的相關定額,要注意 由于不銹鋼加工難度大于碳鋼,大多定額中都規 定了調整系數和不銹鋼焊接材料的替換。沒有對 標的定額可借用相似子目,不遺漏補充外購的主 材費用,檢查附件的安裝是否屬于很高范圍等。
3.8 無損探傷檢測
大型不銹鋼儲罐設的制造都要通過焊接工藝來 完成,為保證這些焊縫的質量,避免在生產運行 中釀成事故,必須按照設計要求或施工技術驗收 規范進行焊縫的無損探傷檢驗。常用的無損探傷 技術有射線檢測、很聲波檢測、磁粉檢測、滲透 檢測。
由于射線檢測直觀,對缺陷的尺寸和性質判 斷比較容易,并且有射線拍片作為原始檔案資料 長期保存,所以射線檢測已成為現代各工業部門 廣泛優選的無損探傷手段。按照GB50128-2014 《立式圓筒形鋼制焊接儲罐施工及驗收規范》中 規定,對罐體焊縫選擇射線探傷,對于無法貼片 的不銹鋼儲罐底板,選擇滲透探傷可以檢測在工 件表面的裂紋、針孔等缺陷。對于碳鋼等鐵磁材 料,還可以選擇磁粉檢測,對鋼鐵的表面和近表 面缺陷,如裂紋、夾渣及氣孔等檢測,以上無損 檢測方法被廣泛應用于容器制造業。
3.9 盛水試驗
大型不銹鋼儲罐罐體制作完成后,還應進行盛水試 驗,盛水試驗的目的有幾個,一是檢測罐體是否 存在漏點;二是利用升水和降水形成罐內空間的 變化,加以另外一些如充氣或憋氣等手段,對罐 體做正負壓力試驗;三是觀測設備在滿載情況下 基礎的沉降情況。大型不銹鋼儲罐容量大,進行盛水試 驗時,試驗的取水費用要予以考慮,但對于罐區 這樣存在多組不銹鋼儲罐的特性,不能每一個儲罐計算 一次用水費用,應該是逐個或分組通過倒罐來進 行盛水試驗,這樣優化了施工組織設計、大大減 少水的消耗,可以節約費用。
3.10 平臺梯子制作安裝
生產裝置中對于不直接接觸產品或介質的部件材質,從成本費用考慮,一般優先選擇滿足使用功能、價格低、易加工的材料。然而,對于大型不銹鋼儲罐的平臺爬梯等部件,在食用白酒的生產過程中,考慮到對外在雜質的很致要求,為了減少可能的間接污染,選擇了材料性質較為接近的304不銹鋼。這種材料在投資限額內,并且是環保的。在定額換算中,從主材到焊接材料、再到人機系數的調整等,費用是常規做法的3~4倍。
3.11 盛水試驗、酸洗、鈍化、脫脂、清洗
在不銹鋼儲罐的安裝施工中,根據設計要求,往往需要特殊的清潔要求,如忌油、忌污等。這就要對設備的內表面進行一些特殊處理,包括設備的脫脂、酸洗、鈍化。對于食品儲罐安裝工程就更為重要,甚至要根據施工組織設計,還有可能涉及到用普通白酒進行終洗等。這些都是預算中不能忽視的計算項目。
不銹鋼儲罐制造安裝工程的造價計算應根據該工程 施工特點、現場施工條件、定額所包括的工作內 容,按主體與措施分離的原則來進行編制。預算 的內容與形式,既要體現簡明扼要且不失信息完 整、層次清楚、結構嚴謹、數據準確,還應滿足 各方面使用的需要,如編制施工圖預算、辦理工 程結算和進行成本核算等的需要,使其具有多方 面的適用性。
