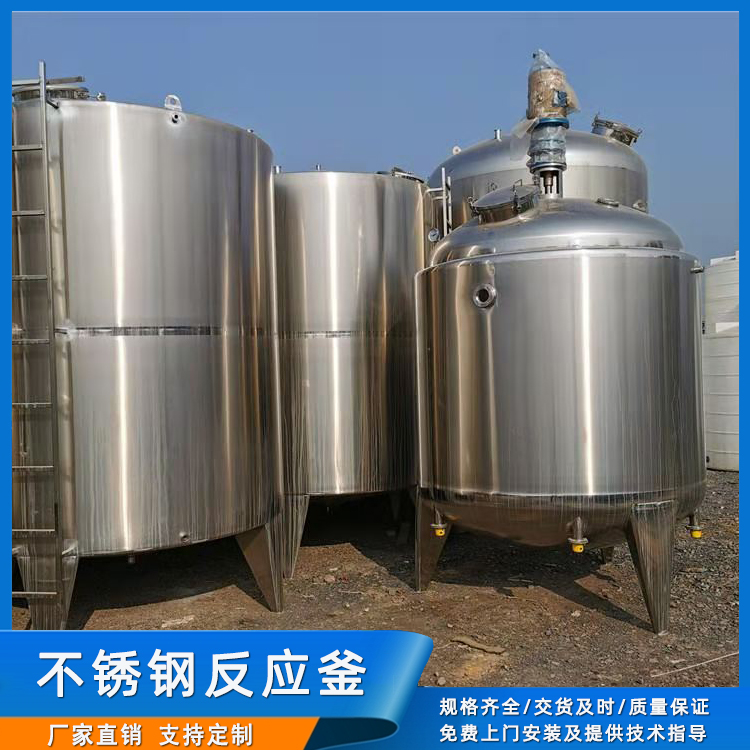

不銹鋼攪拌反應釜概要

不銹鋼攪拌反應釜是一種密封的容器，通常用于進行化學或物理實驗。它由金屬或其他材料制成，內部有攪拌器、加熱元件等必要設備來幫助控制和監測過程。

在實驗室中，反應釜被廣泛地應用于有機合成、生物發酵以及食品加工等領域。它可以用來模擬自然環境下的生物學現象或者研究物質的相互作用機制；也可以作為生產工藝中的重要組成部分，如聚合反應、高溫熔融物質的處理等等。

不銹鋼攪拌反應釜的結構和工作原理

不銹鋼攪拌反應釜主要由釜體、攪拌裝置、加熱裝置、冷卻裝置、密封裝置等部分組成。釜體采用優質不銹鋼材料制成，具有良好的耐腐蝕性和耐高溫性能。攪拌裝置通過電機驅動，使攪拌槳在釜內旋轉，從而實現物料的均勻混合和反應的順利進行。加熱裝置和冷卻裝置可根據反應需要調整釜內溫度，為反應提供適宜的環境。密封裝置則能有效防止反應過程中的物料泄漏，保證生產安全。

定制不銹鋼攪拌反應釜需要注意的問題

定制不銹鋼反應釜時，需要考慮以下問題：

1. 反應釜容量：根據實際工藝需求確定反應釜的容量大小，以確保能夠容納所需的物料和反應條件。

2. 反應溫度和壓力：確定反應釜能夠承受的較高溫度和壓力，并選擇相應的不銹鋼材質和厚度。

3. 反應釜材質：選擇適合工藝需求的不銹鋼材質，如304、316等，以確保材料的耐腐蝕性和耐高溫性能。

4. 反應釜結構：根據工藝需求和操作方式，確定反應釜的結構，如是否需要攪拌器、蓋子、進出料口、排氣口等。

5. 攪拌方式：根據反應過程的需求，選擇適合的攪拌方式，如機械攪拌、磁力攪拌等。

6. 加熱和冷卻方式：確定反應釜的加熱和冷卻方式，如蒸汽加熱、電加熱、冷卻水等。

7. 控制系統：考慮反應釜的自動化程度和控制系統，如溫度、壓力、攪拌速度等的監控和調節。

8. 安全設施：確保反應釜具備必要的安全設施，如安全閥、壓力表、溫度傳感器等。

9. 清洗和維護：考慮反應釜的清洗和維護方式，以確保設備的長期穩定運行。

10. 安裝和運輸：根據反應釜的尺寸和重量，考慮安裝和運輸?shù)谋憬菪?，確保設備能夠方便地進入工廠或?qū)嶒炇摇?br />

不銹鋼反應釜攪拌不充分原因分析

如果不銹鋼反應釜的攪拌不充分，可能會導致反應物料混合不均勻，影響反應效果。以下是幾種可能的原因以及對應的解決方法：

1. 攪拌器選型不合適：攪拌器的選型應根據反應物料的特性和工藝要求進行選擇。如果攪拌器功率不足或形狀不合適，可能無法充分攪拌反應物料。解決方法是重新選擇合適的攪拌器，確保其能夠提供足夠的攪拌功率和適當?shù)臄嚢栊问健?br />
2. 攪拌器轉速不合理：攪拌器的轉速是影響攪拌效果的關鍵因素。如果轉速過低，可能無法達到充分攪拌的效果；如果轉速過高，可能會產生剪切力過大，導致物料分散不均。解決方法是根據反應物料的特性和工藝要求，調整攪拌器的轉速，找到合適的攪拌速度。

3. 攪拌器位置不合理：攪拌器的位置對攪拌效果也有影響。如果攪拌器與反應物料的接觸不充分，可能無法實現均勻攪拌。解決方法是調整攪拌器的位置，使其與反應物料充分接觸，提高攪拌效果。

4. 反應物料性質不一致：有些反應物料可能具有較高的粘度或黏附性，不易充分攪拌。解決方法可以是增加攪拌時間，增大攪拌器的功率或采用其他輔助措施，如添加溶劑或使用攪拌球等，以改善攪拌效果。

5. 攪拌器磨損或堵塞：如果攪拌器存在磨損或堵塞現象，可能會影響攪拌效果。解決方法是定期檢查和維護攪拌器，確保其正常工作。如果攪拌器已經嚴重磨損或堵塞，可能需要更換或清洗攪拌器。

使用不銹鋼攪拌反應釜的注意事項

1. 操控儀的前方和零線應正確連接，接地線應進行接地，配線操作應在斷電情況下進行。在易燃易爆環境中操作操控儀時需注意安全。操控儀通電后，不要隨意拔動任何插頭。反應釜設備時，應將爆炸泄放口通過管路連接到室外。

2. 開機時，所有按鈕應處于初始狀態，并在使用完畢后將按鈕復位到初始狀態。

3. 在溫度確定后，不要在加熱過程中更改溫度設定值。

4. 根據介質的性質，選擇合適的反應釜，以防止介質腐蝕主體材料或發生對不銹鋼嚴重腐蝕的化學反應。

5. 清潔高壓釜時，不要將水或其他液體流入加熱爐內。長時間不使用反應釜時，應清潔干凈并存放在干燥、無腐蝕的地方。

6. 定期檢測反應釜、各種表面、爆炸泄放設備和熱油的油位，確保設備正常運行。

7. 如果隔離套出現異常聲音或動靜，應停機放壓并檢查混合體系情況。如果攪拌軸擺動過大，應及時更換軸承或滑動軸套。

8. 反應介質不應很過反應釜容積的2/3，反應釜不應在很壓、很溫下操作，并且在完成反應后不應帶壓拆開反應釜。

9. 轉速顯示正確的檢測位置不應隨意調整，出廠時已經調好。

立式不銹鋼攪拌反應釜機架結構的重要性

不銹鋼攪拌反應釜機架是減速器和封頭之間的連接支撐件。根據支點的數量，機架可以分為無支點機架、單支點機架和雙支點機架。標準機架通常采用低合金鋼鑄造，制造工藝粗糙，能耗和污染較高。標準機架的輸入輸出尺寸、高度以及單支點機架的軸封到封頭接緣距離等尺寸都是確定值。然而，攪拌設備的安裝高度、使用環境、機械密封尺寸、攪拌物料和攪拌結構形式等都是不固定的。因此，在許多情況下，標準化機架不能滿足攪拌設備的實際工作要求，或者說無法發揮攪拌設備的較佳性能，從而影響設備的壽命。隨著行業設備的不斷升級，攪拌設備要求更加穩定運行，節能降耗已成為發展方向之一。機架的設計和選擇是攪拌設備穩定運行的關鍵因素之一，合理的機架設計可以優化攪拌設備的運行，協調減速器、容器、攪拌器、機械密封和廠房等之間的關系，使攪拌設備運行更加穩定、高效和節能。

不銹鋼攪拌反應釜機架設計主要從兩個方面著手：首先選擇合適的機架類型，然后根據攪拌軸的直徑、轉速、機械密封高度等設計要點，確定機架的結構和尺寸。

1. 不銹鋼攪拌反應釜機架類型：

無支點機架沒有自身的支撐點，攪拌軸系以減速器輸出軸的支撐點作為支撐，適用于軸向力較小、攪拌負載均勻的情況。
單支點機架設有能夠承受雙重載荷的支撐，軸向載荷全部轉移到機架支撐上，可以保證減速器的傳動質量，適用于負載均勻、中等沖擊條件下的攪拌操作。單支點機架是較常用的機架類型之一。
雙支點機架中間設有兩個獨立的支撐點，適用于重沖擊負載或?qū)嚢杳芊庋b置有較高要求的特殊情況。

不同類型的機架具有不同的載荷能力，雙支點機架 > 單支點機架 > 無支點機架。選擇機架類型時應考慮徑向載荷的大小，但這并不是的。有些攪拌系統的徑向和軸向載荷很大，但選擇了無支點機架，例如制藥行業的過濾洗滌干燥機機架。選擇機架類型時需要綜合考慮具體問題，進行具體分析。

2 不銹鋼攪拌反應釜機架設計要點

（1）確認輸入端尺寸：機架的輸入端尺寸應與所選減速機的輸出端尺寸相匹配，并符合裝配公差。不需要設置過渡盤，這樣可以簡化機架設計，減輕機架重量，并減少加工制作程序。

（2）確認支承間距值：機架的設計應確保攪拌軸有足夠的支承間距，以控制攪拌軸的撓度要求。這樣可以保證在操作時攪拌軸端的偏擺量不大，并確保擺動量在密封允許的范圍內。一般來說，填料密封的擺動量控制在0.08mm~0.18mm之間，機械密封的擺動量控制在0.04mm~0.08mm之間。不同品牌的機械密封對擺動量的要求不同，通常來說，機械密封精度越高，允許的擺動量越小。例如，國外品牌約翰克蘭的機械密封加工精度較高，通常不帶軸承。如果機架設計不合理，攪拌軸的擺動量很容易很過機械密封允許的范圍，導致機械密封失效。研究表明，機架支承的較優間距約為2~5倍的攪拌軸直徑。
曲線 1：σb=800kgf/cm2
。
曲線 2：σb=400kgf/cm2
。
曲線 3：σb=200kgf/cm2
。
a---- 兩支承點間的距離。
b---- 支承點到機械密封的距離。
d---- 攪拌軸直徑。
l---- 支承點到攪拌軸底的距離。
（3）確認軸承座距輸出法蘭的高度：對于單支點和雙支點機架，軸承座的高度應參考機械密封的型號和廠家選型手冊。軸承座的高度需要保證機械密封有足夠的安裝空間，并且與機械密封端部預留30mm~50mm的間距。

（4）確認機架輸出端尺寸：輸出端法蘭與封頭接緣進行過渡配合，既要確保機封的安裝，又要盡量減少對封頭空間的占用，為管口留出足夠的空間。

（5）確認機架高度和外徑：通過計算兩支承間距與軸承座與機械密封端部的間距之和，得到機架的高度數值，并對該值進行參數圓整。通過機械密封的較外圓直徑，確定機架的較小內徑。確定了高度和外徑，就確定了機架的外形尺寸。

（6）機架應確保減速機的輸出軸與攪拌軸對中，同時也要與軸封裝置對中。

（7）對于用于制藥行業的攪拌設備，機架的材質宜優先選擇不銹鋼材質。低合金鋼材質在使用過程中容易生銹，不符合制藥區域的潔凈要求。
