1 搪玻璃設備優點

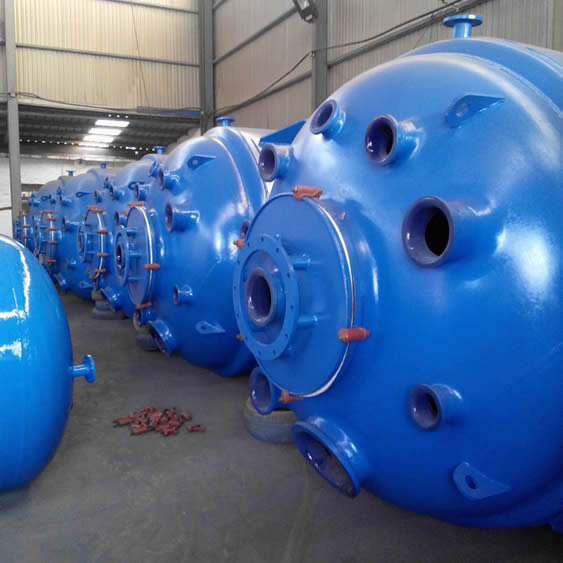

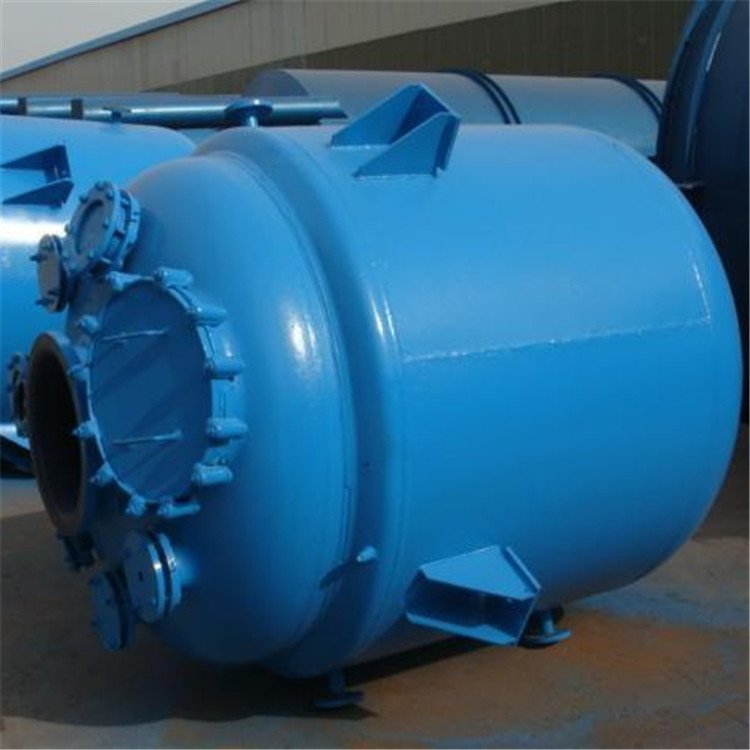

搪玻璃反應釜,也被稱為搪瓷釜,具有獨特的優越性,廣泛應用于替代不銹鋼、有色金屬、塑料等設備。了解搪玻璃釜的特點對于全面認識其性能具有重要意義。
搪玻璃設備是將含硅量高的玻璃質釉噴涂于金屬胎表面,并經過多次高溫搪燒(920~960°C),使玻璃質釉牢固附著于金屬胎表面而成。因此,搪玻璃釜具有類似玻璃的化學穩定性和金屬的良好機械性能,具備以下優點:
1. 耐腐蝕性:搪玻璃釜具有優良的耐腐蝕性能,能夠耐受大多數無機酸、有機酸、有機溶劑和弱堿等介質的腐蝕,尤其在鹽酸、硝酸、王水等介質中表現出色。
2. 不粘性:搪玻璃釜表面光滑,介質不易附著,且易于清洗。
3. 絕緣性:適用于介質在生產過程中易產生靜電的場合。
4. 隔離性:搪玻璃層將介質與金屬隔離,防止鐵離子溶入介質。
5. 保鮮性:搪玻璃層對介質具有良好的保鮮性能。
搪玻璃反應釜的使用條件如下:
1. 壓力:通常,筒體設計壓力為p≤110 MPa,夾套設計壓力為160 MPa。根據使用要求,可分為0125 MPa、0160 MPa和110 MPa三個等級。金屬胎體材質為Q235-A、Q235-B時,設計溫度為0~200℃;金屬胎材質為20R時,設計溫度為-20~200℃。
2. 介質:禁止使用氫氟酸及含氟離子介質;磷酸濃度大于30%且溫度高于180℃;硫酸濃度在10%~30%且溫度高于200℃;堿液的pH值大于等于12且溫度高于100℃。在特殊要求的場合,可以通過特殊設計來滿足使用要求,例如,設計低溫搪玻璃釜可達到-45℃;設計中壓搪玻璃釜壓力為116 MPa,并可設計成盤管式夾套容器。當內筒使用壓力小于011 MPa時,設計溫度為0~200℃的搪玻璃釜,其使用溫度范圍可以擴大到-10~200℃。
以上是對搪玻璃反應釜的故障原因及使用條件的詳細介紹。了解和遵守這些條件可以確保搪玻璃釜的安全運行和良好性能。
3 搪玻璃反應釜質量要求
搪玻璃反應釜的設計和制造必須由具備相應壓力容器設計資格和制造證的單位進行,并且必須具備搪玻璃生產許可證。金屬胎的設計和制造必須符合《鋼制壓力容器》標準(GB150),搪玻璃必須符合《搪玻璃設備技術條件》(HG2432-2001)規定,并滿足《壓力容器安全技術監察規程》的要求。
(1) 絕緣性:玻璃層通過20kV高壓檢測后應具備不導電的合格性。
(2) 耐沖擊性:耐機械沖擊指標應達到220×10-3 J。
(3) 耐溫性:玻璃面應具備耐溫差急變性能,熱沖擊為120℃,冷沖擊為110℃。
(4) 厚度:玻璃層的厚度應在0.18~2.10mm之間。
(5) 表面:玻璃層的表面應光滑有光澤,無斑點和劃痕。
(6) 資料:由于低壓和中壓搪玻璃設備分別屬于二類和三類壓力容器,因此設備出廠的文件必須齊全有效,如產品檢驗證書、鍋檢所簽章合格證、加蓋設計和制造資格印章竣工圖等。
4 搪玻璃反應釜安裝
搪玻璃設備的安裝質量直接影響設備的使用壽命和使用質量,如果不注意,容易在安裝過程中出現爆瓷或運轉不靈的情況,損壞設備。
4.1 搬運
搬運時只允許支座、釜體和吊耳受力,要平穩搬運,不允許滾動、撬翻,避免震動、碰撞,嚴禁接管、卡等易損部件受力。
4.2 吊裝
吊裝時必須在規定的部位(如吊耳)掛鋼絲,穩定地吊起并輕放,下面要墊放軟物品。
4.3 組裝前檢查
在組裝之前,應將搪玻璃表面用水洗干凈,穿上干凈的軟底膠鞋進入內部檢查搪玻璃是否完好。

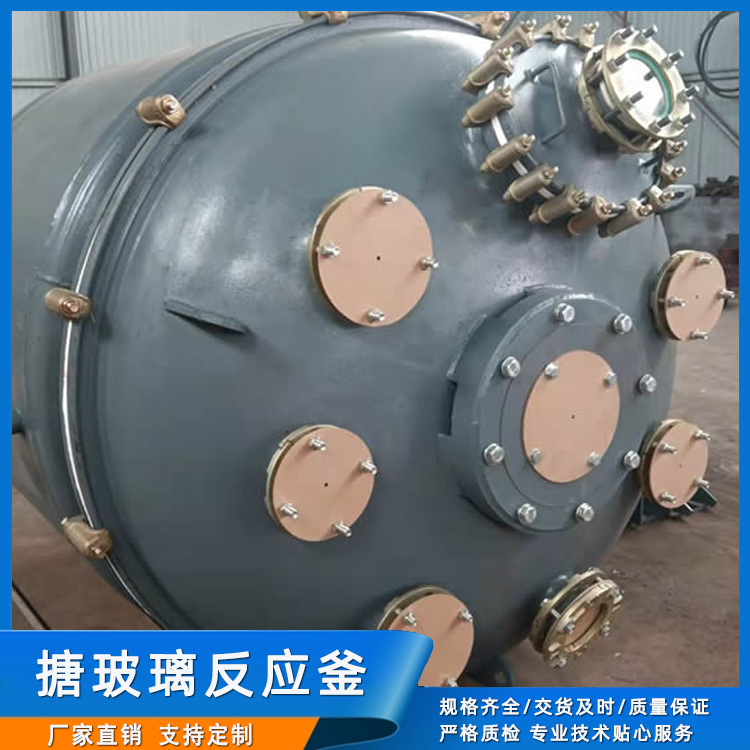

4.4 接口安裝
在擰緊螺栓時,應按對角線成對分次逐漸擰緊,用力要均勻,避免局部受力過大,損壞搪玻璃。

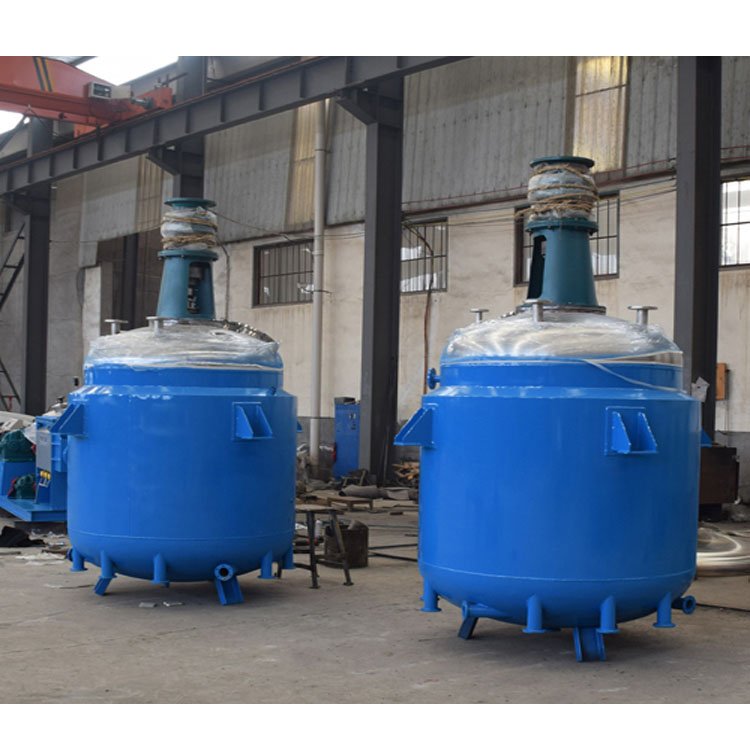

4.5 攪拌器
(1) 在攪拌器和減速機裝配后
,應加上防松螺母等防松件。
(2) 確保機械密封安裝面水平,釜口水平,筒體垂直,以確保機械密封的性能。
(3) 手動試運轉,檢查是否有異常,運轉靈活,垂直度和徑向跳動是否達到設計要求。
(4) 注意旋轉方向,如果反向運轉需要重新接線,否則會影響攪拌效果,甚至造成攪拌器的掉落,砸壞搪瓷。
4.6 襯墊
根據介質特性選擇合適的襯墊,如果襯墊失去彈性,應及時更換。
4.7 焊接
嚴禁在搪玻璃外表進行焊接。在夾套上焊接管道和支座時,應使用電焊,并采取冷卻措施,不允許使用氣焊。在搪玻璃附近部位進行焊接時,應將搪玻璃表面遮蓋,避免電焊渣飛濺,損壞搪玻璃表面。
4.8 水壓試驗
設備安裝完畢后,經過檢查確認無誤后,進行水壓試驗,并使用水代替料試運轉半小時,確認正常后才能投入使用。
5 搪玻璃反應釜使用與維護
搪玻璃反應釜的使用和維護是影響設備壽命的重要環節,必須合理使用、精心維護和保養,以延長設備的使用年限。
5.1 加料
(1) 物料中嚴禁夾帶金屬或雜物,嚴禁直接加入大塊硬質物料。
(2) 避免金屬等硬物掉入容器,以免碰傷搪玻璃表面。
(3) 減少物料與釜壁溫差,避免冷釜加熱料或熱釜加冷料,以免產生內應力影響設備壽命。
5.2 升降溫
(1) 加熱時應緩慢升溫,控制夾套升壓速度為0.11MPa/min。
(2) 降溫時要避免急冷,以防止產生應力導致搪瓷爆裂。
5.3 出料
如果出料閥門或管道堵塞,應使用非金屬工具進行清理,嚴禁硬擊或敲擊。
5.4 夾套介質
嚴禁將酸液等介質進入夾套內,以防止搪玻璃層金屬吸氫反應,導致搪玻璃層剝落。
5.5 清洗
粘附在釜內壁的物料應及時徹底清洗干凈,并禁止使用金屬潔具。
5.6 保管
(1) 設備應放置在室內,如果放置在室外,應進行遮布,防止日曬和雨淋。
(2) 冬季存放時,要清除釜內和夾套中的積水,避免凍結導致搪玻璃面爆裂。
(3) 防止硬物沖擊、碰撞和摩擦。
5.7 修補
如搪玻璃損壞,應及時修補,以減少維修費用,避免造成物料浪費和設備報廢。
綜上所述,搪玻璃設備的選擇和使用應全面考慮介質特性和工況,嚴格按照相關標準和規定進行安裝、使用和維護,以確保搪玻璃反應釜的合理廣泛應用。
6、搪玻璃反應釜的檢驗
1 檢驗前準備工作
1.1 檢驗準備
根據本單位制定的《非金屬襯里壓力容器定期檢驗通用方案》,并與設備管理人員溝通了解設備的使用情況,判斷設備的損傷和失效模式,確定檢驗項目和重點檢查部位,并與使用單位進行溝通,確保檢驗準備工作的順利進行。由于搪玻璃反應釜一般承裝強腐蝕性介質,在檢驗前使用單位應對設備進行徹底清洗和置換,確保搪玻璃表面干凈,無附著物??紤]到搪玻璃反應釜一般都有保溫層,根據現場保溫層的狀況,確定是否需要拆除保溫層和焊縫打磨。
1.2 資料審查
在進行檢驗之前,應對設備的設計資料、制造資料、安裝竣工資料、改造或重大修理資料、使用管理資料以及歷年的檢驗資料等進行審查。對于在資料審查中發現的問題或需要說明的情況,應及時記錄或說明。如果關鍵資料(如圖紙、質量證明書、監檢證書等)不完整可能對檢驗結論造成影響,應要求使用單位補充相應的資料。
2 檢驗實施
2.1 銘牌核對
到達檢驗現場后,首先應核對設備上的銘牌,以確定所檢設備與臺賬上的信息是否一致。在實際檢驗過程中,發現一些使用單位對設備管理不善,管理人員的責任心不強,導致現場逐一核對設備銘牌存在困難。造成這種情況的原因主要有以下幾個方面:
(1)一些制造單位在設備出廠時,設備會先到位,而銘牌則在款項付清后才發貨,從而導致現場銘牌未掛或掛錯;
(2)在設備進行外表面保溫時,施工單位未按要求將銘牌外露,而是整個包在保溫層內;
(3)現場環境惡劣,鋁制銘牌被介質腐蝕,導致模糊不清;
(4)設備管理混亂,銘牌遺失;
(5)搪玻璃損壞,需要返廠復搪,而使用了另一臺搪玻璃設備。
針對這些情況,一般會與制造單位進行溝通,了解設備鋼印的大致位置,然后拆除相應的保溫層進行打磨,核實鋼印號是否與資料一致。同時,要求設備管理人員加強設備管理,建立設備管理臺賬,詳細記錄每臺設備的名稱、位置、產品編號、單位內編號和復搪移裝等信息。對于無法明確身份的設備,不予進行檢驗。
2.2 支撐裝置檢查
大多數搪玻璃反應釜是懸掛式支撐在鋼架或混凝土平臺上,因此需要檢查支撐裝置是否牢固可靠,是否存在腐蝕情況,以及反應釜的鉛直度是否符合要求。此外,還要檢查支撐裝置是否經過割除后重新焊接。一些企業在土建施工時,未認真核實所需安裝設備的支座或支承的類型、結構和安裝位置等信息,導致設備在到達現場后無法正確安裝。安裝單位和使用單位可能會擅自改變支座或支承的類型、結構和安裝位置,并在夾套外表面重新焊接支撐裝置。
2.3 接管核實
結合設備竣工圖和產品質量證明書,現場核對接管的位置和數量是否與出廠資料一致。設備吊裝固定后,一些安裝單位或使用單位可能因?yàn)橥獠窟B接管與設備的接管無法對接,而改變管道的走向,或者為了操作方便和管廊布置美觀等原因,在夾套的其他位置重新開孔并接管,使其與外部管道對接。如果在接管進口處沒有按照設計要求安裝擋板,冷熱介質將直接沖擊到內筒上,導致內筒局部溫度急劇變化而發生爆瓷的情況。
2.4 氣源壓力控制
一般搪玻璃反應釜的夾套直接通過蒸汽加熱內筒介質,夾套設計壓力通常為0.4 MPa或0.6 MPa。制造單位通常只在夾套上安裝了壓力表,而沒有配置安全閥。使用單位的蒸汽來源一般是額定壓力為1.25 MPa的鍋爐,僅靠閥門開啟量來控制設備的壓力,這很容易導致夾套很壓的使用情況。因此,在全面檢驗過程中,應重點檢查夾套進氣母管上是否安裝了減壓閥、安全閥和壓力表,并且安全閥的整定壓力不應高于夾套的設計壓力。
2.5 夾套壁厚測量
由于搪玻璃反應釜多用于化工企業,介質通常具有較強的腐蝕性。在外保溫層有破損的情況下,介質可能會流到外壁,導致外壁嚴重腐蝕(見圖1)。因此,外壁保溫層破損部位和接管應成為壁厚測量的重點部位。有時在實際的檢測過程中,外壁可能看起來光滑且無腐蝕,但在測量壁厚時發現測量值比名義厚度小很多。經與使用單位的操作人員交談后得知,由于生產工藝需要,釜內介質需要通過蒸汽加熱來進行濃縮,并通過通冷凍水使其冷卻結晶。因此,反應釜夾套在使用過程中會交替加熱和冷卻,而冷卻液體(水或鹽水)未加緩蝕劑。這種情況會導致夾套內壁的嚴重腐蝕。在測量壁厚發現異常時,應通過內窺鏡對夾套內壁進行進一步檢查,并在夾套的中下部位增加測厚點數。當壁厚減薄量很過腐蝕裕量時,應進行強度校核。
2.6 搪玻璃層檢測
搪玻璃反應釜通常內壁襯有一層厚度為0.8~2.0 mm的搪玻璃層,用于防止腐蝕性介質對內筒的腐蝕。如果設備內部搪瓷發生爆瓷或者瓷層裂紋等缺陷沒有及時發現,金屬基層將會迅速腐蝕穿孔,引發安全事故。搪玻璃反應釜腐蝕穿孔事故的例子如圖2所示。因此,在檢測過程中,首先應對搪玻璃層進行宏觀檢測,檢查搪玻璃層是否完好,是否存在腐蝕失光、破損、機械接觸損傷等缺陷。圖3展示了搪玻璃爆瓷的情況。其次,應使用涂層測厚儀對搪玻璃層進行測厚檢測,以確定涂層厚度是否符合要求。較后,使用電火花測漏儀對搪玻璃層進行掃描,該儀器利用電火花檢測技術,在搪玻璃表面施加一定脈沖高壓,如果搪玻璃層過薄或有針孔、氣泡、裂紋等缺陷,脈沖高壓通過時會產生氣體擊穿而產生火花放電,從而檢測搪玻璃層的厚度、致密性和完整性。
2.7 無損檢測
夾套是搪玻璃反應釜較重要的承壓部件之一,一旦失效將會引發嚴重的安全事故。在全面檢驗過程中,應拆除部分保溫層,對夾套的對接焊縫和接管角焊縫進行表面無損檢測抽查,重點檢測夾套的環焊縫、T型接頭和接管角接接頭等部位。
3 檢驗結論
結合使用單位對缺陷和問題處理或整改情況的書面回復,綜合評定設備的安全狀況等級后,確定檢驗結論。與金屬壓力容器的檢驗周期不同,搪玻璃反應釜的較長檢驗周期為3年,并且在投入使用后的年內應進行首次定期檢驗。
4 結語
搪玻璃反應釜由于其材質、結構和使用條件的特殊性,在使用過程中容易發生搪瓷爆裂。這種爆裂可能由于機械沖擊破壞、溫差急劇變引起的爆瓷、腐蝕損壞或很壓損壞等原因引起。搪瓷破裂后,如果不及時停止使用,生產出來的產品可能會受到鐵離子的污染,對產品質量產生重大影響,并且會影響設備的安全運行,造成安全隱患。同時,由于夾套介質為蒸汽,夾套承壓使用,如果夾套因介質腐蝕減薄或很壓使用,也很容易發生安全事故。因此,在檢驗過程中,應認真對待每個部位,特別是對搪玻璃層的檢查更為重要。這樣可以為使用單位的設備安全運行提供必要的技術支持,并及時消除安全隱患。
7、搪玻璃反應釜在運轉過程中故障原因及分析
1. 搪瓷爆裂:搪玻璃層爆裂可能由于機械沖擊、溫差急劇變、腐蝕損壞或很壓等原因引起。在使用過程中,應避免對搪玻璃層施加過大的機械力,避免溫度急劇變化,注意防止腐蝕損壞和很壓使用。
2. 夾套腐蝕減?。簥A套內壁的腐蝕減薄可能由于介質的腐蝕性導致。在使用過程中,應注意選擇適合的介質,避免使用腐蝕性較強的介質,并定期檢查夾套內壁的腐蝕情況,及時采取防腐措施或更換夾套。
3. 夾套很壓使用:夾套的承壓使用應符合設計要求,嚴禁很壓使用。在使用過程中,應注意監測夾套的壓力,及時跟進和處理壓力異常情況,確保夾套的安全運行。
4. 搪玻璃層脫落:搪玻璃層的脫落可能由于搪瓷層與基層之間的粘結不牢固導致。在生產制造過程中,應注意選擇合適的搪瓷工藝和材料,確保搪瓷層與基層的粘結牢固。
5. 設備過載:搪玻璃反應釜的使用應遵循設備的額定工作壓力和溫度范圍,嚴禁很過設備的額定負荷。在使用過程中,應注意監測設備的工作狀態,避免過載使用。
針對以上故障原因,應在搪玻璃反應釜的運行過程中加強監測和維護,定期進行檢查和維修,確保設備的安全運行。此外,操作人員應加強培訓,提高操作技能和安全意識,遵循操作規程,正確使用設備,從而減少故障發生的可能性。
